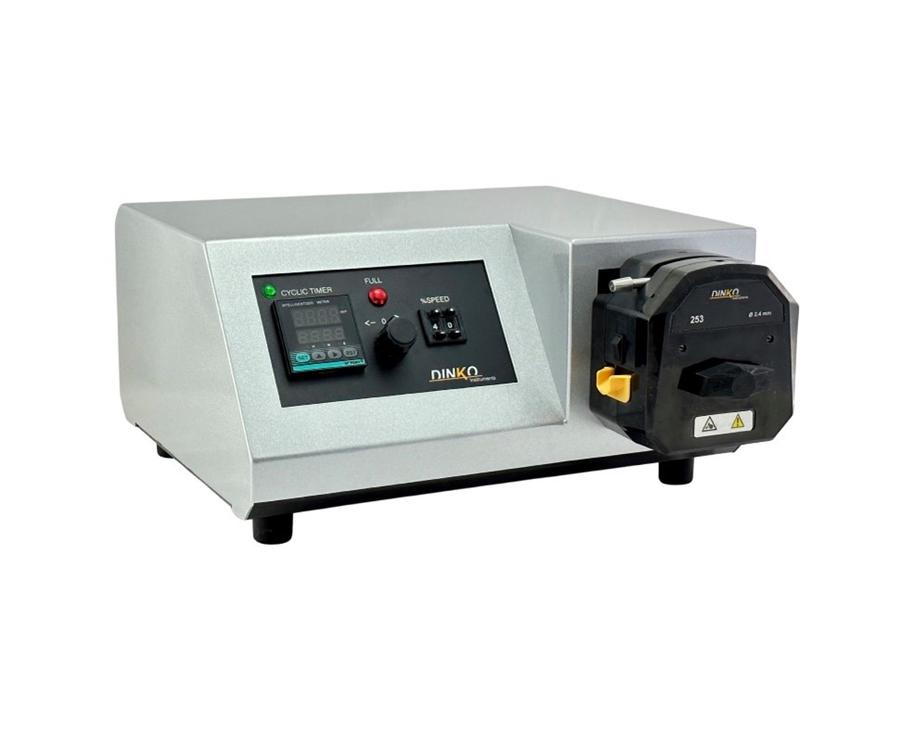

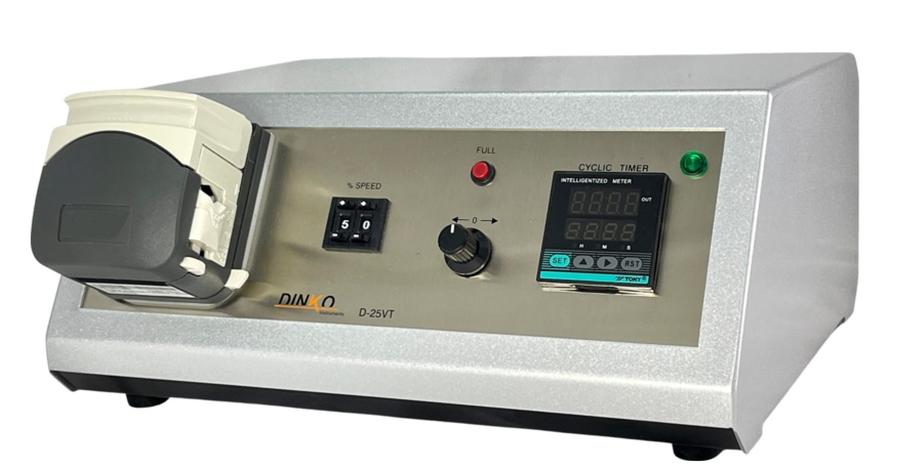

Bombas Peristálticas Dispensadoras Flujo Variable D25VT
Modelo D-25VT
Modelo D-25VT

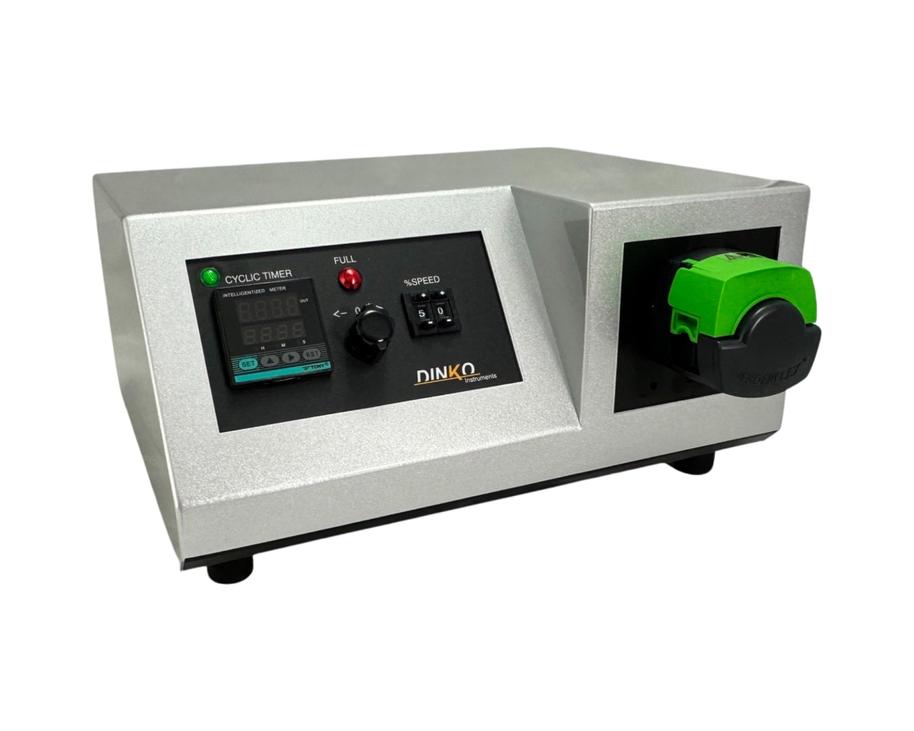

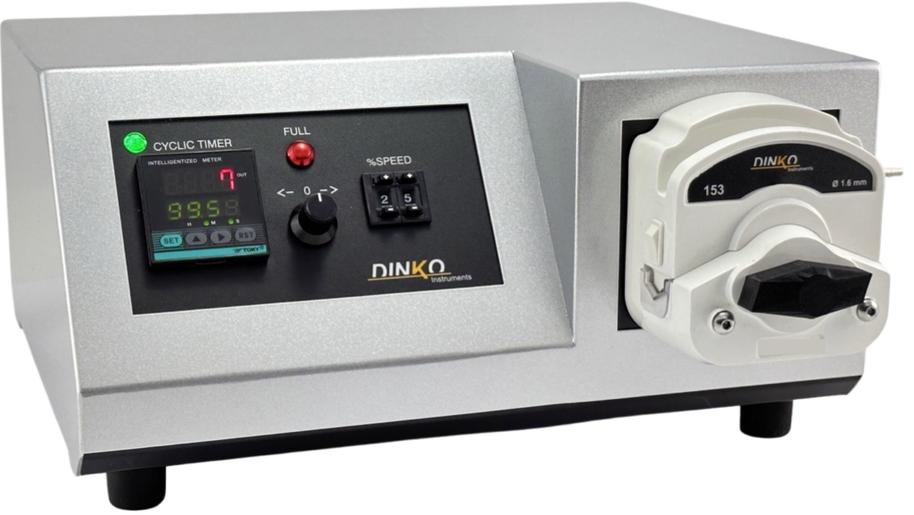

Bombas integradas por un cabezal peristáltico con motor, temporizador cíclico, control de velocidad, pulsador de flujo máximo, inversor de flujo, salida para control remoto
e interruptor general
Control de velocidad de 0 a 99 % con repetibilidad del 100%
El temporizador cíclico permite programar por separado tiempos de bombeo y paro de 0,01 segundos a 99,90 horas
Aceptan varios tamaños de tubo dando diversos rangos de regulación permitiendo obtener cualquier dosificación en cada ciclo del temporizador
Fácil extracción de los tubos para su reposición o esterilización. Se incluyen diversos tamaños de tubo. Sin interruptor de pie
Cabezales

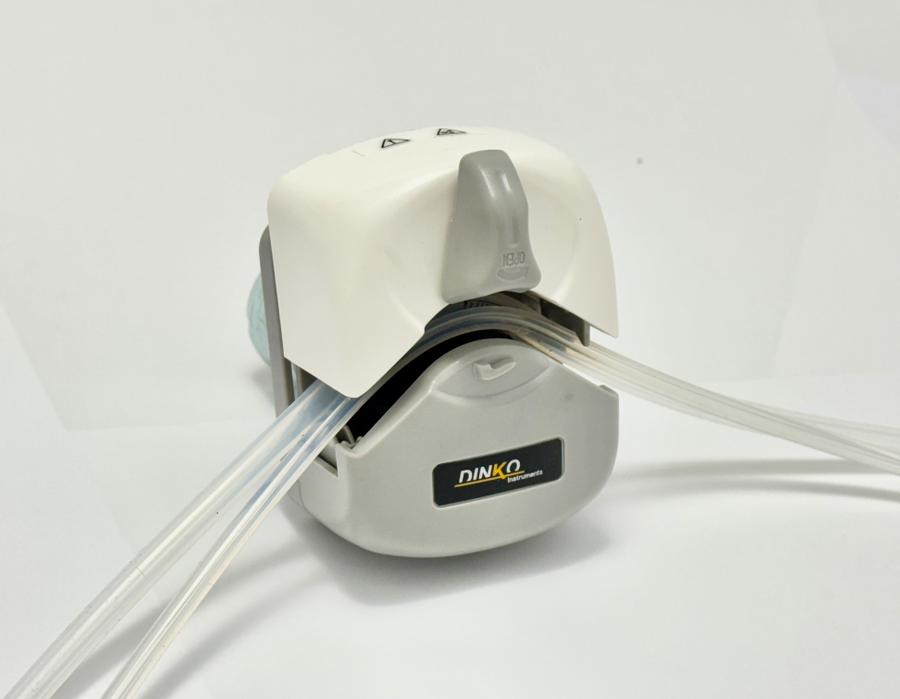

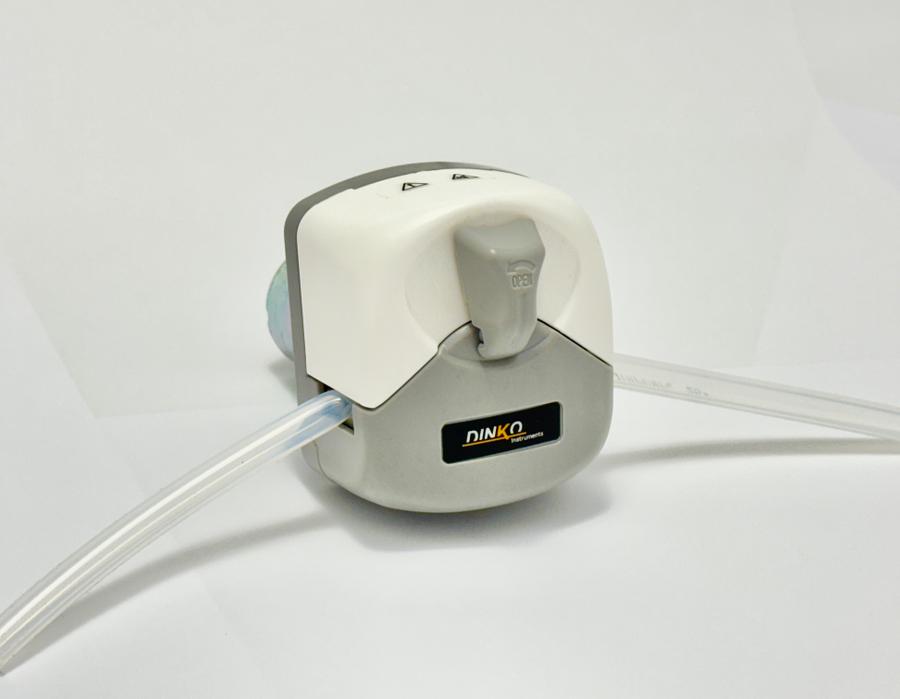

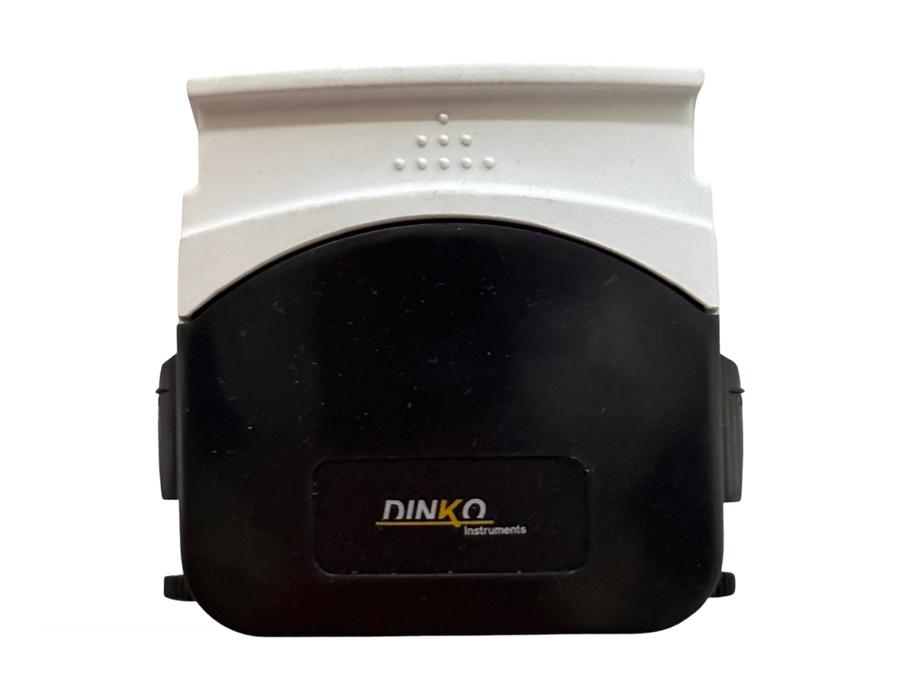

Cabezales de "Carga Fácil" CFG1-3r, CFG2-3r de 2 canales, CFV-4r, CF-4r, 153-3r y 253-3r muy útiles cuando se debe cambiar el tubo continuamente. Rotor de 3 rodillos para los cabezales CFG1, CFG2, 153 y 253 y de 4 rodillos el CFV y CF.
Admiten cabezales complementarios, 1 los cabezales 153 y 254 y 3 el CFV en la bomba de código 1.9736.80.

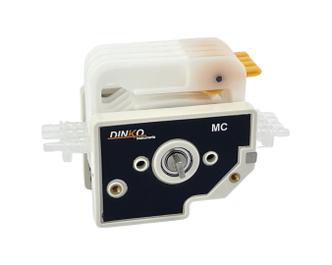

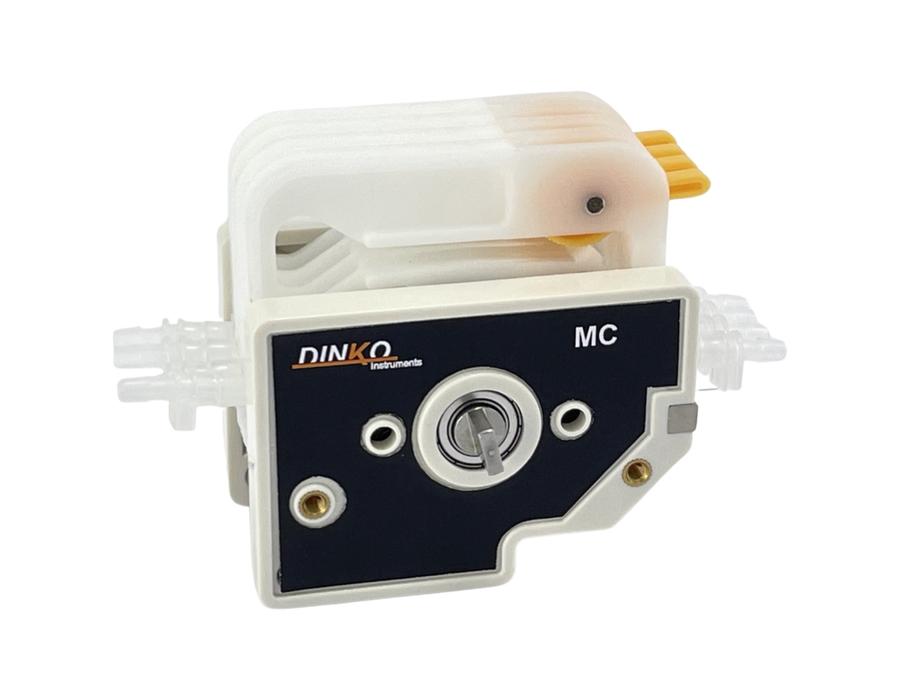

Cabezal MC2-10r de 2 canales con 10 rodillos y el Cabezal MC4-10r de 4 canales y 10 rodillos. Se pueden montar o cambiar los tubos aún en funcionamiento sin afectar los restantes canales.
Se fabrican bombas con 2 y 4 canales y se pueden ensamblar canales hasta un máximo de 12.
Tabla orientativa de caudales
TABLA DE FLUJOS - Bombas D-25VT. Caudales orientativos
|
Código ▼ |
Cabezal |
rpm |
0,5 |
0,8 |
1,6 |
2,4 |
3,2 |
4,0 |
4,8 |
6,4 |
8,0 |
9,6 |
Tubo ◄ Ø mm |
|
1.9737.05 |
CFG1 |
300 |
No |
5,0-45 |
8-85 |
15-175 |
- |
35-370 |
50-565 |
No
|
No |
Caudal ml/min ◄ |
|
|
1.9737.06 |
CFG2 |
300 |
0,5-5 |
1,0-10 |
5,0--45 |
8-85 |
15-175 |
No |
|||||
|
1.9732.26 |
CFV-4r |
30 |
No |
0,2-2 |
0,6--6 |
1,5-15 |
2-20 |
- |
3-30 |
No |
|||
|
80 |
0,5-5 |
2,0-15 |
4,0-32 |
5,0-50 |
- |
8-80 |
|||||||
|
240 |
2,0-15 |
5,0-50 |
10-100 |
15-150 |
- |
22-220 |
|||||||
|
1.9736.80 |
CFV-4r |
350 |
1,0-6,0 |
2,0-20 |
6-60 |
14-140 |
20-200 |
- |
30-300 |
||||
|
1.9745.00 |
153-3r |
350 |
No |
2,0-20 |
9,0-90 |
15-150 |
30-300 |
- |
60-650 |
100-1000 |
140-1400 |
||
|
1.9737.40 |
CF-4r |
350 |
0,5-5 |
2-20 |
9-90 |
15-150 |
30-300 |
- |
60-600 |
100-1100 |
No |
||
|
1.9745.51 |
253-3r* |
350 |
No |
120-2000 |
180-3000 |
250-3500 |
|||||||
|
1.9770.00● |
253-3r* |
500 |
250-2700 |
350-3700 |
300-4700 |
||||||||
|
1.9745.08 |
MC4- 10r |
110 |
1
|
||||||||||
|
1.9745.10 |
MC2- 10r |
110 |
|||||||||||
Los flujos indicados son orientativos y se refieren a agua en condiciones normales. Diversos factores pueden alterar los caudales como la tolerancia del diámetro del tubo, la viscosidad del producto bombeado y el recorrido en distancia y altura del producto bombeado.
* Para tubo de pared 2,4 mm. – Caudal sin determinar. ● Motor sin escobillas
(1) Caudales orientativos por canal-Cabezal tipo MC. Velocidad máxima 110rpm:
Mínimo 0,6 ml/min con tubo de 1,0 mm de diámetro interior
Máximo 60 ml/min con tubo de 4,0 mm de diámetro interior
Complementos para cabezales MC
|
Code ▼ |
Article |
|
1.8760.101 |
Tubo de Silicona 1,0 mm Ø interno con 2 conectores para MC, 10 unidades |
|
1.8760.201 |
Tubo de Silicona 2,0 mm Ø interno con 2 conectores para MC, 10 unidades |
|
1.8760.301 |
Tubo de Silicona 3,0 mm Ø interno con 2 conectores para MC, 10 unidades |
|
1.8760.401 |
Tubo de Silicona 4,0 mm Ø interno con 2 conectores para MC, 10 unidades |
|
1.8760.100 |
Tubo de Silicona 1,0 mm Ø interno para MC, 1 metro |
|
1.8760.200 |
Tubo de Silicona 2,0 mm Ø interno para MC, 1 metro |
|
1.8760.300 |
Tubo de Silicona 3,0 mm Ø interno para MC, 1 metro |
|
1.8760.400 |
Tubo de Silicona 4,0 mm Ø interno para MC, 1 metro |
|
1.8710.101 |
Tubo de Farmed 1,0 mm Ø interno con 2 conectores para MC, 10 unidades |
|
1.8710.201 |
Tubo de Farmed 2,0 mm Ø interno con 2 conectores para MC, 10 unidades |
|
1.8710.301 |
Tubo de Farmed 3,0 mm Ø interno con 2 conectores para MC, 10 unidades |
|
1.8710.100 |
Tubo de Farmed 1,0 mm Ø interno para MC, 1 metro |
|
1.8710.200 |
Tubo de Farmed 2,0 mm Ø interno para MC, 1 metro |
|
1.8710.300 |
Tubo de Farmed 3,0 mm Ø interno para MC, 1 metro |
|
1.8789.008 |
Tubo de Viton ® 0,8 mm Ø interno con 2 conectores para MC, 10 unidades |
|
1.8789.016 |
Tubo de Viton ® 1,6 mm Ø interno con 2 conectores para MC, 10 unidades |
|
1.8789.08 |
Tubo de Viton ® 0,8 mm Ø interno para MC, 1 metro |
|
1.8789.16 |
Tubo de Viton ® 1,6 mm Ø interno para MC, 1 metro |
|
1.9740.02 |
Interruptor de pie (pedal) indicar nº de serie de la bomba |
Dimensiones de las bombas:
Con cabezales CFG1-3r, CFG2-3r, CF-4r, CFV-4r: 270 x 260 x 140 mm. (ancho x fondo x alto). Peso: 6 Kg.
Con cabezales 153-3r, 253-3r, CFV-4r de 350 rpm y MC: 340 x 280 x 180 mm. Peso 7Kg
Todas funcionan de 100 a 240V. 50/60 Hz. Amp. 0,5. Bajo demanda a 110 V.
| 1.9737.05 | D25VT - Caudal regulable,5,0 a 563ml/min.Temporizador cíclico/conector para pedal.Cabezal CFG1-3r.300rpm |
|---|---|
| 1.9737.06 | D25VT - Caudal regulable,0,5 a 175ml/min.Temporizador cíclico/Conector para pedal.Cabezal CFG2, 2 canales.300rpm |
| 1.9732.26 | D25VT - Caudal regulable 0,2 a 220ml/min.Temporizador cíclico/conector para pedal/Cabezal CFV,4 rodillos,30 o 80 o 240rpm |
| 1.9736.80 | D25VT - Caudal regulable 1 a 300ml/min.Temporizador cíclico/conexión para pedal/Cabezal CFV-4 rodillos,350rpm |
| 1.9737.40 | D25VT - Caudal regulable 2,0 a 1100ml/min.Temporizador cíclico/conexión para pedal.Cabezal CF,4 rodillos.350rpm |
| 1.9745.00 | D25VT - Caudal regulable 9 a 1400ml/min.Temporizador cíclico/conector para pedal.Cabezal 153,3 rodillos.350rpm |
| 1.9745.51 | D25VT - Caudal regulable,120 a 3500ml/min.Temporizador cíclico/conector para pedal.Cabezal 253-3r.350rpm |
| 1.9770.00 | D25VT - Caudal regulable 150 a 4700ml/min.Temporizador cíclico/conector para pedal.Cabezal 253-3r.500rpm |
| 1.9745.10 | D25VT - Caudal regulable, 0,8 a 50ml/min. Temporizador cíclico/conector para pedal.Cabezal MC2-10r de 2 canales |
| 1.9745.08 | D25VT - Caudal regulable, 0,8 a 50ml/min. Temporizador cíclico/conector para pedal. Cabezal MC4- 10r de 4 canales |
| 1.0078.34 | Cabezal CFV-4r para tubos de 0,5 a 4,8mm diámetro interno, 1,6 mm pared |
| 1.0078.01 | Cabezal CF-4r, 4 rodillos para tubos de 0,5 a 6,4mm diámero interno, 1,6mm pared |

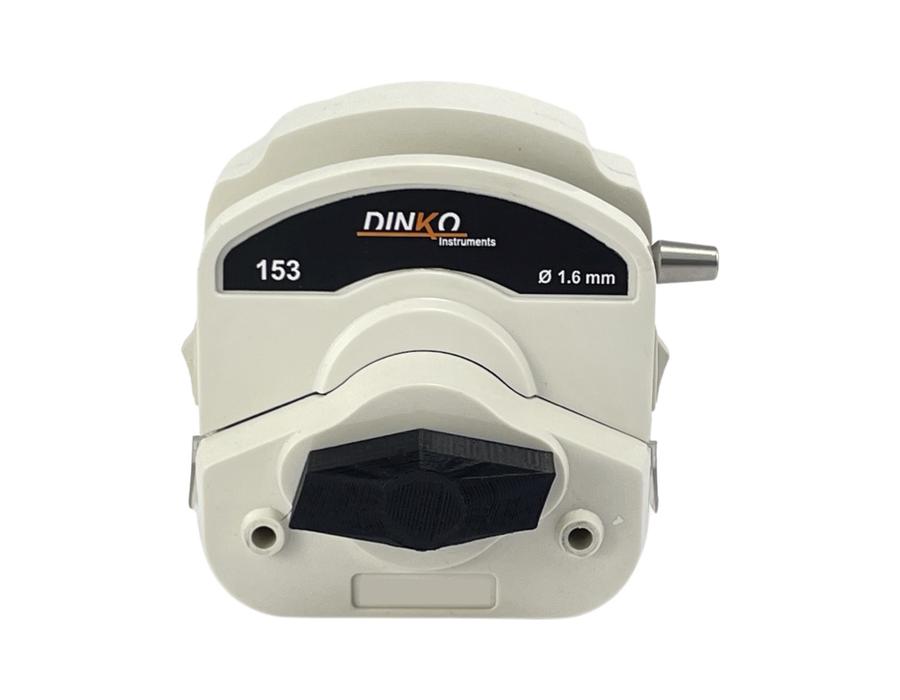

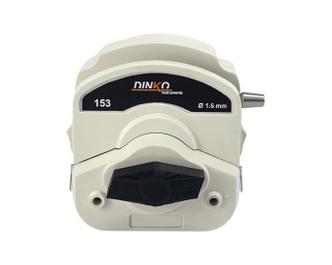

| 1.0078.43 | Cabezal 153-3r, 3 rodillos para tubos de 0,5 a 8,0 mm diámetro interno, 1,6 mm pared |

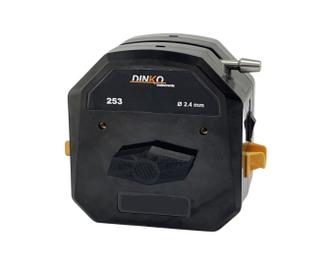

| 1.0078.40 | Cabezal 253-3r |
| 1.0078.41 | Cabezal MC2-10r, 10 rodillos |
| 1.0078.42 | Cabezal MC4-10r, 10 rodillos |
| 1.8760.100 | Tubo Silicona 1,0mm diámetro interno, MC, 1 metro |
| 1.8760.300 | Tubo Silicona 3,0mm diámetro interno, MC,1 metro |
| 1.8760.200 | Tubo Silicona 2,0mm diámetro interno, MC,1 metro |
| 1.8760.400 | Tubo Silicona 4,0mm diámetro interno, MC,1 metro |
| 1.8760.101 | Conexión Silicona 1,0mm diámetro interno+2 conectores para MC, 10uds |
| 1.8760.201 | Conexión Silicona 2,0mm diámetro interno con 2 conectores finales para MC, 10uds |
| 1.8760.301 | Conexión Silicona 3,0mm diámetro interno con 2 conectores finales para MC, 10uds |
| 1.8760.401 | Conexión Silicona 4,0mm diámetro interno con 2 conectores finale para MC, 10uds. |
| 1.8710.100 | Tubo Farmed 1,0mm diámetro interno, MC,1 metro |
| 1.8710.200 | Tubo Farmed 2,0mm diámetro interno, MC, 1 metro |
| 1.8710.300 | Tubo Farmed 3,0mm diámetro interno, MC, 1 metro |
| 1.8710.101 | Conexión Farmed 1,0mm diámetro interno con 2 conectores finales para MC, 10uds. |
| 1.8710.201 | Conexión Farmed 2,0mm diámetro interno con 2 conectores finales para MC, 10uds |
| 1.8710.301 | Conexión Farmed 3,0mm diámetro interno con 2 conectores finales para MC, 10uds |
| 1.9740.02 | Pedal, interruptor de pie para Bombas D25Vplus, D25VT y D-28 |
